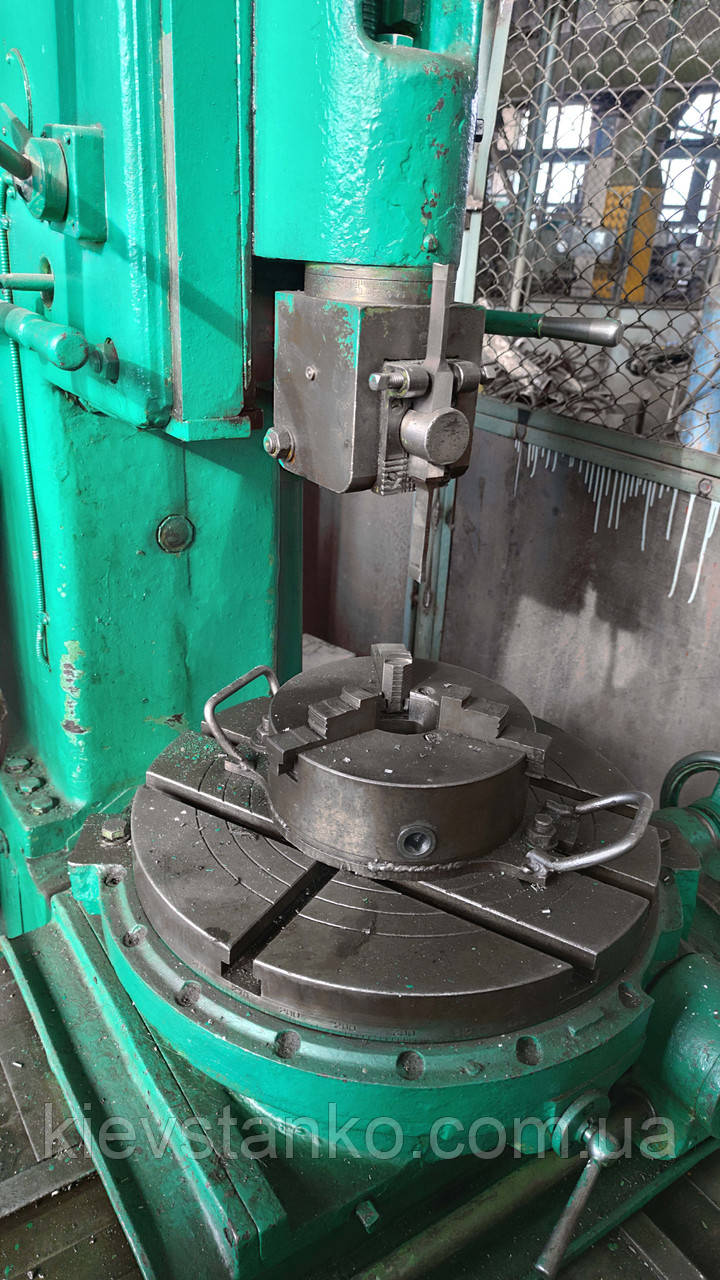

Довбальний верстат 7А420 (Нхід довб.20-200, Dст.500)

Найменування параметра

7А420

Основні параметри верстата

Клас точності верстата

Н

Найбільший хід довбяка, мм

20...200

Межі подвійних ходів в хвилину

40...163

Діаметр столу, мм

500

Відстань від площини стола до направляючих довбяка, мм

320

Відстань від довбяка до станини (виліт), мм

480

Установочне регулювання ходу довбяка, мм

264

Найбільше зусилля різання, кг

1500

Найбільші переміщення стола, поздовжні, мм

500

Найбільші переміщення стола, поперечні, мм

400

Найбільші переміщення стола, кругові, град

360

Межі подач за один подвійний хід, поздовжні, мм

0,1...1,2

Межі подач за один подвійний хід, поперечні, мм

0,1...1,2

Межі подач за один подвійний хід, кругові, град

0,064...0,81

Швидкість швидкого переміщення столу, поздовжня, мм/хв

1,8

Швидкість швидкого переміщення столу, поперечна, мм/хв

1,8

Швидкість швидкого переміщення столу кругова, град/сек

3,4

Електрообладнання. Привід

Кількість електродвигунів на верстаті

2

Електродвигун приводу головного руху, кВт

2,8

Електродвигун прискореного переміщення столу, кВт

1,1

Габарити і маса верстата

Габарити верстата (довжина х ширина х висота), мм

2300 х 1270 х 2175

Маса верстата, кг

2240
