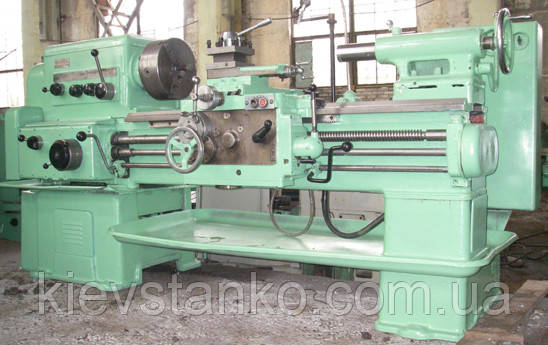

Токарно-гвинторізний верстат 1К62, 1К625 (D400,500х1000, 1400)
Ціну уточнюйте
- В наявності
- +380 (67) 971-77-47
Універсальні токарно-гвинторізні верстати призначені для виконання різноманітних токарних робіт, у тому числі для нарізування різьб: метричної, дюймової, модульної, питчевой і до архімедового спіралі.
Верстати високотехнологічні, прості в експлуатації, довгостроково зберігають точність і тому мають тривалий термін служби.
Переваги конструкції верстата 1К625 і його модифікацій: 1К625Д, 1К625ДМ, 1К625ДГ, 1К625ДГМ, 1К62
- Висока потужність головного приводу, велика жорсткість і міцність усіх ланок кінематичного ланцюга головного руху і ланцюга подач, надійна вібростійкість верстата, широкий діапазон швидкостей (швидкісний і силове) різання інструментом, оснащеним твердим сплавом і мінералокерамічними пластинами.
- Шпиндель верстата встановлений на спеціальних підшипниках, які забезпечують жорсткість шпиделя і точність верстата.
- Верстат може використовуватися для обробки загартованих заготовок з жароміцної та інструментальної сталі, що вимагає важких режимів різання.
- Токарна обробка різноманітних матеріалів може проводитися на верстаті з ударної навантаженням без зміни точності.
· Задня бабка виконана на аэростатике, яка значно полегшує її переміщення, сменьшает знос направляючих, знижує стомлюваність робітника і підвищує його продуктивність.
Конструкцією верстата передбачено блокування, що забезпечують безпечну та надійну роботу верстата.
Розташування органів управління і форма важелів забезпечує зручність при роботі на верстаті.
Рухомі і обертові механізми верстата огороджені відповідно до вимог техніки безпеки.
Електрообладнання захищено від коротких замикань автоматичними вимикачами з високими характеристиками.
Всі деталі верстата, а також електрообладнання надійно заземлені.
Частини верстата, що знаходяться під напругою, захищені від випадкового дотику оператора.
Технічні дані і характеристики верстата 1К625
|
Найменування параметра |
1К625 |
|
Основні параметри верстата |
|
|
Найбільший діаметр заготовки над станиною, мм |
500 |
|
Найбільший діаметр заготовки над супортом, мм |
260 |
|
Найбільша довжина заготовки (РМЦ), мм |
1000, 1400, 2000 |
|
Найбільша довжина обточування заготовки, мм |
930, 1330, 1920 |
|
Діаметр наскрізного отвору в шпинделі, мм |
47 |
|
Найбільший діаметр прутка, мм |
45 |
|
Кількість ступенів частот прямого обертання шпинделя |
24 |
|
Частота прямого обертання шпинделя, об/хв |
12,5..2000 |
|
Число ступеней частот обратного вращения шпинделя |
12 |
|
Частота обратного вращения шпинделя, об/мин |
19..2420 |
|
Размер внутреннего конуса в шпинделе, М |
Морзе 6 |
|
Конец шпинделя по ГОСТ 12593-72 |
6К |
|
Суппорт |
|
|
Наибольшая длина хода каретки, мм |
930, 1330, 1920 |
|
Наибольший поперечный ход суппорта, мм |
300 |
|
Наибольший ход верхнего суппорта (резцовых салазок), мм |
150 |
|
Число ступеней продольных подач |
49 |
|
Пределы рабочих подач продольных, мм/об |
0,07..4,16 |
|
Число ступеней поперечных подач |
49 |
|
Пределы рабочих подач поперечных, мм/об |
0,035..2,08 |
|
Скорость быстрых перемещений суппорта, продольных, м/мин |
3,4 |
|
Скорость быстрых перемещений суппорта, поперечных, м/мин |
1,7 |
|
Количество нарезаемых резьб метрических |
44 |
|
Пределы шагов нарезаемых резьб метрических, мм |
1..192 |
|
Количество нарезаемых резьб дюймовых |
38 |
|
Пределы шагов нарезаемых резьб дюймовых |
24..2 |
|
Количество нарезаемых резьб модульных |
20 |
|
Пределы шагов нарезаемых резьб модульных |
0,5..48 |
|
Количество нарезаемых резьб питчевых |
37 |
|
Пределы шагов нарезаемых резьб питчевых |
96..1 |
|
Электрооборудование |
|
|
Количество электродвигателей на станке |
4 |
|
Мощность электродвигателя главного привода, кВт |
10 |
|
Тип электродвигателя главного привода |
АО2-52-4Ф |
|
Мощность электродвигателя быстрых перемещений, кВт |
0,8 |
|
Тип электродвигателя быстрых перемещений |
АОЛ2-12-4Ф |
|
Мощность электродвигателя гидростанции, кВт |
1,1 |
|
Тип электродвигателя гидростанции |
АОЛ2-22-6Ф |
|
Потужність електродвигуна насоса охолодження, кВт |
0,125 |
|
Насос охолодження (помпа) |
ПА-22 |
|
Габарити і маса верстата |
|
|
Габарити верстата (довжина ширина висота) (РМЦ = 1000), мм |
3212 х 1216 х 1349 |
|
Маса верстата (РМЦ = 1000), кг |
2410 |
