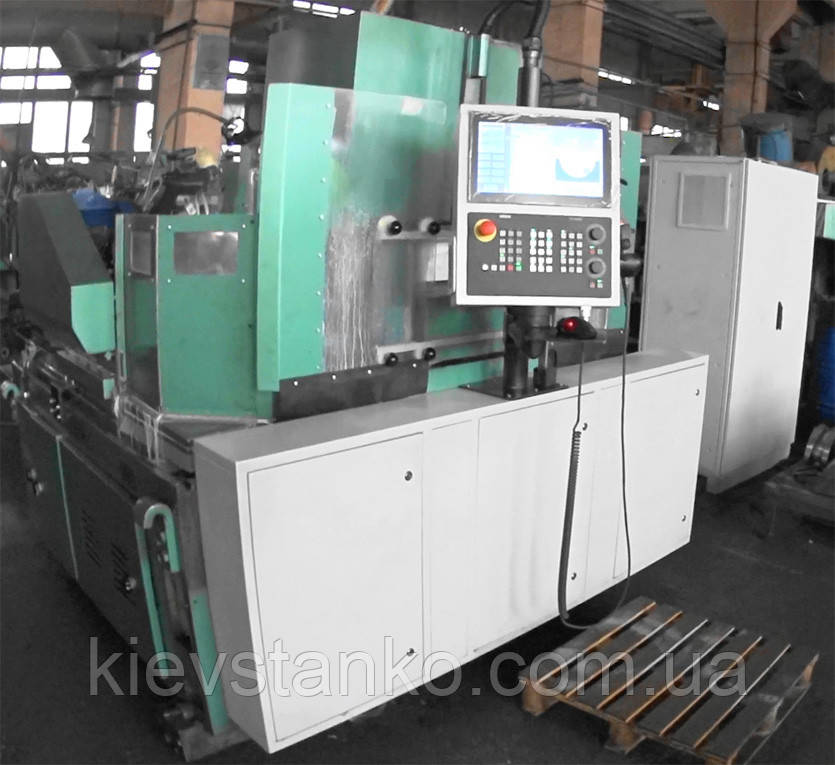

Шліфувальний спеціальний верстат ЛЗ-250 з ЧПУ

    Спеціальний шліфувальний верстат ЛЗ-250 з ЧПУ (для шліфування струмків калібрів ХПТ) модернізований шляхом заміни складних механічних вузлів верстата сучасними прецизійними електромеханічними приводами керованими за допомогою числового програмного управління.

    Верстат оснащується системами автоматичної правки шліфувальних кругів і вимірювання профілю струмка калібру, що шліфується, інтегрованими з системою управління верстата.

    Підготовка керуючих програм для ПЧПУ ведеться за допомогою розробленого нашими спеціалістами спеціального ПЗ, що дозволяє проводити обробку в автоматичному режимі за вихідними даними, які задають профіль струмка калібру (калібрування) у вигляді таблиці, підготовленої в Microsoft Excel - файл формату *xls. У діалоговому режимі можуть встановлюватися та коригуватися технологічні параметри та режими обробки.

Модернізація верстатів ЛЗ-250 дозволяє:

- повністю автоматизувати процес фінішної обробки калібрів, що мають будь-яку форму перерізу струмка, що піддається математичному опису;

- значно підвищити точність обробки струмка до 15 мкм по ширині та глибині в зоні калібрування;

- підвищити продуктивність за рахунок скорочення часу на підготовку виробництва та переналагодження верстата, що забезпечується шляхом оперативної зміни керуючих програм ПЧПУ;

- автоматизувати процес вимірювання профілю струмка калібрів.

   При випробуваннях некруглість (овальність) титанових труб, отриманих після прокатки на стані ХПТ-32, склала не більше 0,02 мм.
