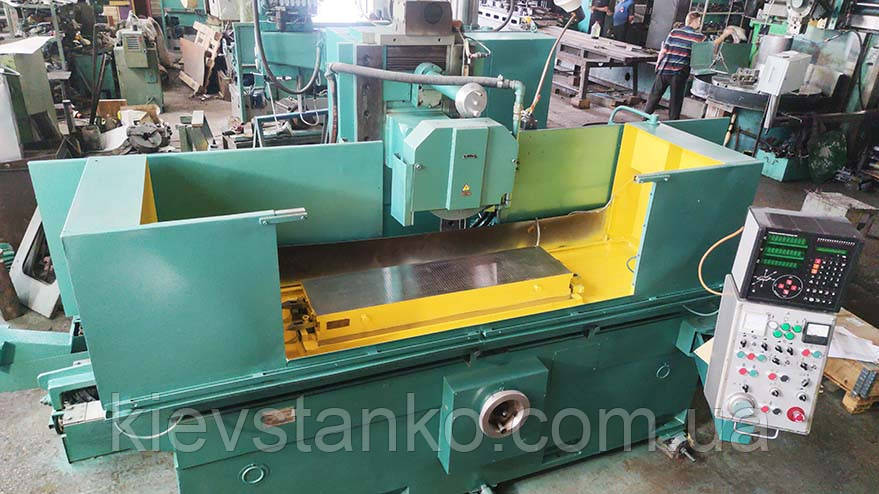

Плоскошліфувальний верстат 3Л723АФ2И (400 х 1250) з прямокутним столом та горизонтальним шпинделем

Ціну уточнюйте

  • В наявності
Плоскошліфувальний верстат 3Л723АФ2И (400 х 1250) з прямокутним столом та горизонтальним шпинделем
Плоскошліфувальний верстат 3Л723АФ2И (400 х 1250) з прямокутним столом та горизонтальним шпинделемВ наявності
Ціну уточнюйте
+380 (50) 386-66-12
  • +380 (67) 971-77-47
+380 (50) 386-66-12
  • +380 (67) 971-77-47

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю

    Плоскошліфувальний верстат моделі 3Л723АФ2І - верстат загального призначення з прямокутним столом та горизонтальним шпинделем, оснащений ПЦІ (пристроєм цифрової індикації), призначений для шліфування площин різних деталей периферією круга. Станина має поздовжні направляючі, якими зворотньо-поступально рухається робочий стіл. По вертикальним направляючим стійки переміщується шліфувальна бабка зі шліфувальним кругом.

    Шліфувальний круг кріпиться на кінці шпинделя шліфувальної бабки. Оброблювану деталь встановлюють на столі верстата. У процесі роботи стіл отримує прямолінійний зворотно-поступальний рух, а шліфувальний круг - обертальний. Якщо ширина оброблюваної деталі більша за ширину круга, то шліфувальній бабці повідомляється періодична поперечна подача після кожного одинарного або подвійного ходу столу. Шпиндельній бабці з кругом повідомляється вертикальна подача для зняття необхідного припуску.

    Верстат 3Л723АФ2І, поздовжньошліфувальний з прямокутним столом та горизонтальним шпинделем, призначений для шліфування площин різних деталей периферією кола як в індивідуальному, так і у великосерійному виробництві.

    Деталі, що шліфуються, залежно від матеріалу, форми і розмірів, можуть закріплюватися або на електромагнітній плиті, або безпосередньо на робочій поверхні столу, або в спеціальних пристосуваннях.

    Конструктивна особливість верстата - поперечна подача шліфувального круга забезпечується переміщенням стійки зі шліфувальною бабкою горизонтальними направляючими станини стійки. Шліфувальна бабка переміщається лише у вертикальному напрямку та має постійний виліт щодо стійки.

    Застосування в верстаті гвинтових пар кочення, системи цифрової індикації вертикальних переміщень шліфувальної бабки, високоточних підшипників у шпиндельному вузлі та ряду інших конструктивних рішень дозволило підвищити точність, довговічність і продуктивність верстата в порівнянні з аналогічними верстатами, що випускаються серійно.

Максимальні розміри заготовки, мм: 400 х 400 х 1250

Найбільша вага заготовки, яка встановлюється:

- на магнітній плиті, кг: 400;

- на робочій поверхні столу, кг: 600.

Габаритні розміри напівавтомата без окремого обладнання, мм:

- довжина - 2 790;

- ширина – 2 770;

- висота - 3 620.

Маса верстата без окремо розташованого обладнання, кг: 6 530.

Маса окремого обладнання, кг: 965.
