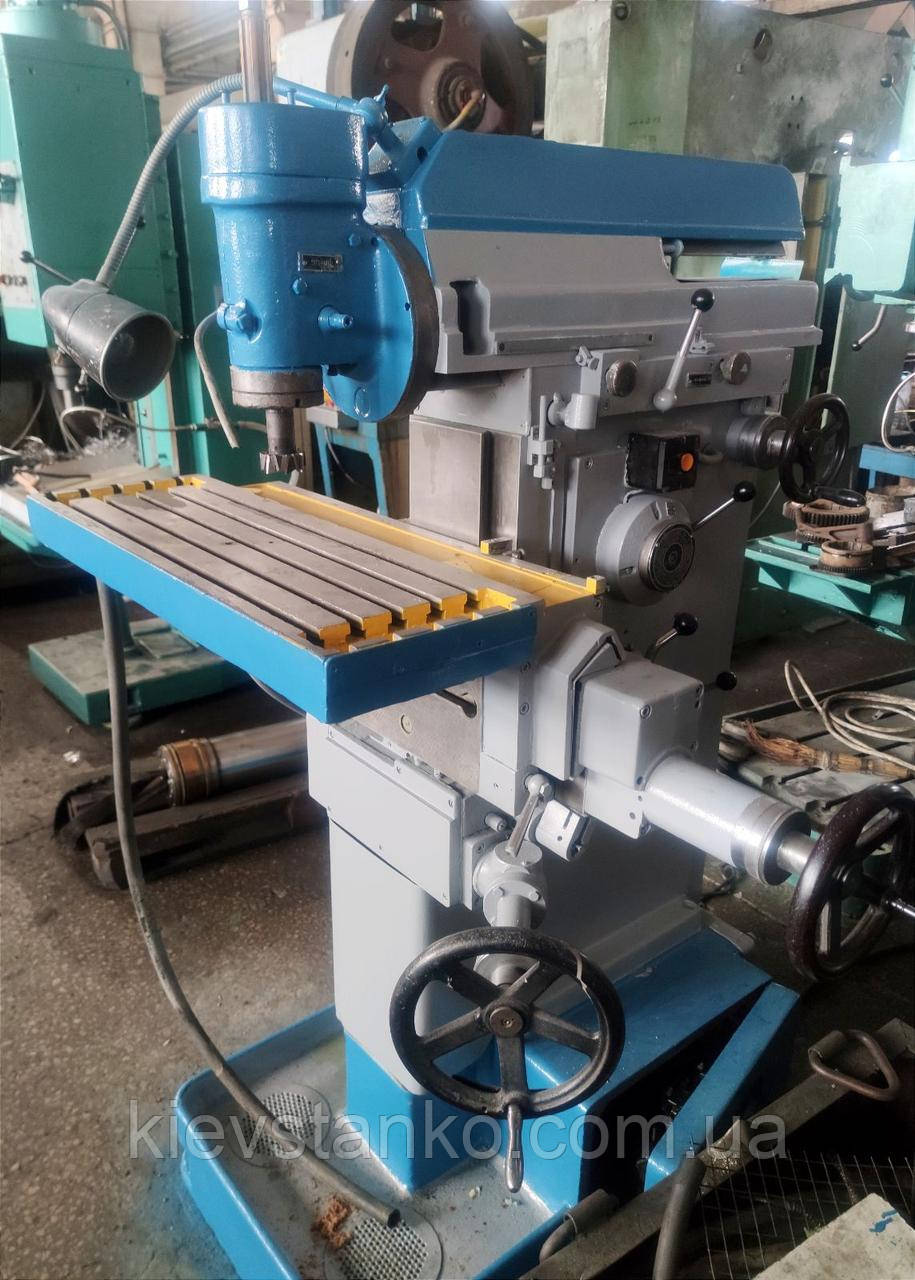

Фрезерний верстат моделі 676П призначений для фрезерування деталей циліндричними, дисковими і фасонними фрезами за допомогою горизонтального шпинделя, і торцевими, кінцевими і шпоночными фрезами за допомогою поворотного вертикального шпинделя, який при необхідності може бути повернутий під кутом.
Найменування параметра |
676П |
Основні параметри |
|
Розміри вертикального столу, мм |
250 х 630 |
Максимальна маса оброблюваної деталі, кг |
100 |
Відстань від осі горизонтального шпинделя до робочої поверхні горизонтального столу, мм |
80..460 |
Відстань від торця вертикального шпинделя до робочої поверхні горизонтального столу, мм |
0..380 |
Виліт осі вертикального шпинделя, мм |
125..375 |
Найбільший поздовжній хід столу (X), мм |
400 |
Найбільший хід шпиндельної бабки вертикального шпинделя (Y), мм |
250 |
Найбільший вертикальний хід столу (Z), мм |
380 |
Вертикальний і горизонтальний шпинделі |
|
Частота обертання горизонтального шпинделя, об/хв |
50..1630 |
Частота обертання вертикального шпинделя, об/хв |
63..2040 |
Кількість швидкостей шпинделя |
16 |
Конус горизонтального і вертикального шпинделя |
Морзе 4 |
Межі подач шпиндельної бабки, мм/хв |
13..395 |
Кількість подач шпиндельної бабки |
16 |
Прискорений хід шпиндельної бабки, м/хв |
0,9 |
Вертикальна фрезерна головка |
|
Найбільше осьове переміщення вертикального шпинделя, мм |
60 |
Найбільший кут повороту вертикальної головки у вертикальній площині, градус |
±90 |
Привід і електрообладнання верстата |
|
Кількість електродвигунів на верстаті |
2 |
Електродвигун головного приводу, кВт |
2,2 |
Електродвигун привода насоса охолодження, кВт |
0,12 |
Сумарна потужність електродвигунів, кВт |
2,32 |
Габарити і маса верстата |
|
Габарити верстата, (довжина х ширина х висота), мм |
1282 х 1215 х 1780 |
Маса верстата, кг |
910 |
Основні | |
---|---|
ЧПУ | Ні |
- Ціна: Ціну уточнюйте
