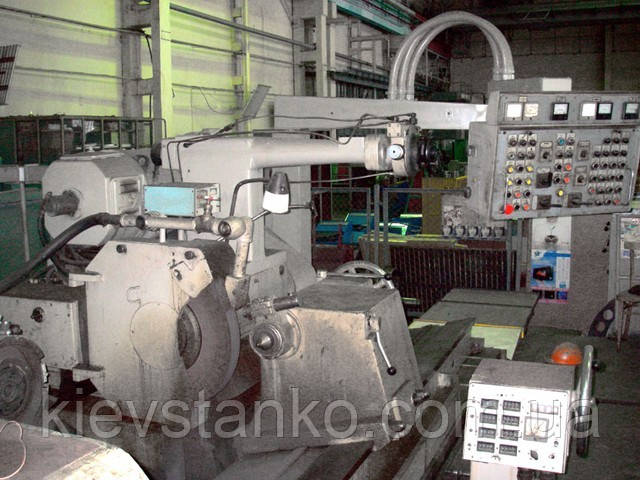

Шліфувальний верстат спеціальний двухбабочний моделі ХШ4-46 (D1000х2600), 1981р. випуску

Шліфувальний верстат спеціальний двухбабочний моделі ХШ4-46, 1981р. випуску, D1000х2600 (виробництво — Харківське верстатобудівне виробниче об’єднання)

Верстат призначений для зовнішнього шліфування циліндричних, конічних і торцьових поверхонь на барабанах, шестернях та осях.
Для шліфування циліндричних і конічних (з кутом конуса до 3º) поверхонь верстат працює методом повздовжнього шліфування (переміщенням стола) з автоматичною поперечною подачею при реверсі стола або при ручному управлінні.
Для шліфування торцьових і конічних (з кутом конуса 15º) поверхонь верстат працює методом поперечного шліфування з автоматичною подачею на торець виробу при реверсі шліфувальної головки або при ручному управлінні.
Верстат може використовуватися в умовах серійного виробництва.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
1. Найбільший діаметр шліфування (при найбільшому діаметрі шліфувального круга Ø750), мм — 1000
2. Найменший діаметр шліфування (при діаметрі шліфувального круга Ø600), мм — 40
3. Найбільша довжина шліфування (при найбільшій довжині встановленої деталі 2 800 мм), мм — 2600
4. Найбільша висота торця при обробці, мм — 300
5. Найменший діаметр торця при обробці, мм — 110
6. Відстань від низу основи верстату до осі виробу, мм — 1387±5
7. Найбільша довжина переміщення столу, мм — 3040+60
8. Швидкість обертання шліф. круга (Ø750, регулюється безступінчато):
— найбільша, м/с — 45
— гранічно допустима, м/с — 50
— найменша, не більше, м/с — 22
9. Найбільша маса виробу, допустима для:
— встановлення в центрах, кг — 3000
— обробки в центрах, кг — 1500
— встановлення та обробка в люнетах (для Ø250-450), кг — 3000
— встановлення та обробка в люнетах (для Ø110-180), кг — 1500
10. Діаметр шийок виробу в люнетах:
— найбільший, мм — 450
— найменший, мм — 80
11. Найбільший кут повороту верхнього стола:
— проти часової стрілки, не менше, градус — 1°30´
— по часовій стрілці, не менше, градус — 0°30´
12. Найб. довжина поперечного переміщення шліф. головки, мм — 500 (+5, —15)
13. Найбільший кут повороту шліф. головки:
— проти часової стрілки, градус — 15°
— по часовій стрілці, градус — 0°30´
14. Габ. розміри верстату (при крайньому положенні частин, які рухаються):
— довжина, мм — 11040±50
— ширина, мм — 4200±50
— висота, мм — 2555±10
15. Маса верстата з електрообладнанням, гідроагрегатом, установкою охолодження та приладдям, кг — 36000
