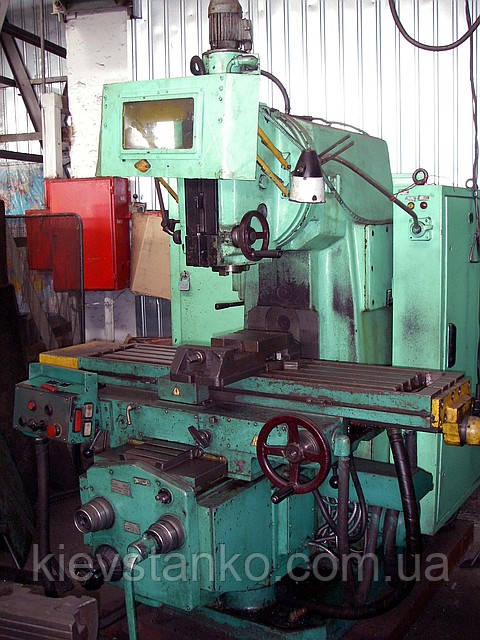

Вертикально-фрезерний 6Т12

Вертикально-фрезерний 6Т12-1 (стіл 320х1250). Верстат призначений для виконання фрезерних, свердлильних і розрахункових робіт під час оброблення деталей будь-якої форми

Верстат призначений для виконання різноманітних фрезерних, свердлильних і розрахункових робіт під час оброблення деталей будь-якої форми зі сталі, чавуну, кольорових металів, їх сплавів та інших матеріалів.

Поворотна шпиндельна головка верстатів обладнана механізмом ручного осьового переміщення гільзи шпинделя, що дає змогу робити оброблення отворів, вісь яких розташована під кутом до.45. до робочої поверхні столу.

Потужність приводів і висока жорсткість верстатів дають змогу застосовувати фрези, виготовлені зі швидкорізальної сталі, а також інструмент, обладнаний пластинками з твердих і надтвердих синтетичних матеріалів.

Основні переваги верстата:

Конструктивні
• механізоване кріплення інструмента в шпинделі;
• механізм пропорційного уповільнення подавання;
• пристрій періодичного регулювання величини проміжку в гвинтовій парі поздовжнього подавання;
• запобіжна муфта захисту приводу подавач від перевантажень;
• гальмування горизонтального шпинделя у разі зупинки електромагнітною муфтою;
• пристрій захисту від стружки, що розлітається.
Технологічні
• різноманітні автоматичні цикли роботи;
• широкий діапазон частот обертання шпинделя та подавач столу;
• велика потужність приводів;
• висока жорсткість
• надійність і довговічність.

Технічні характеристики:
• Розміри робочої поверхні столу, мм 1250x320
• Найбільша переміщення столу, мм
• поздовжнє 800
• поперечне 320
• вертикальне 420
• Відстань від осі горизонтального (торця вертикального) шпинделя до робочої поверхні столу (див. примітання), мм 30-450
• Відстань від осі горизонтального шпинделя до напрямних хобота, мм —
• Грани частот обертання шпинделя, хв-1:
• Найбільша маса оброблюваної деталі (з пристосуванням), кг 400
• Потужність електродвигунів, КВт
• основного шпинделя 7,5
• Конус шпинделя за ГОСТ 30064-93
