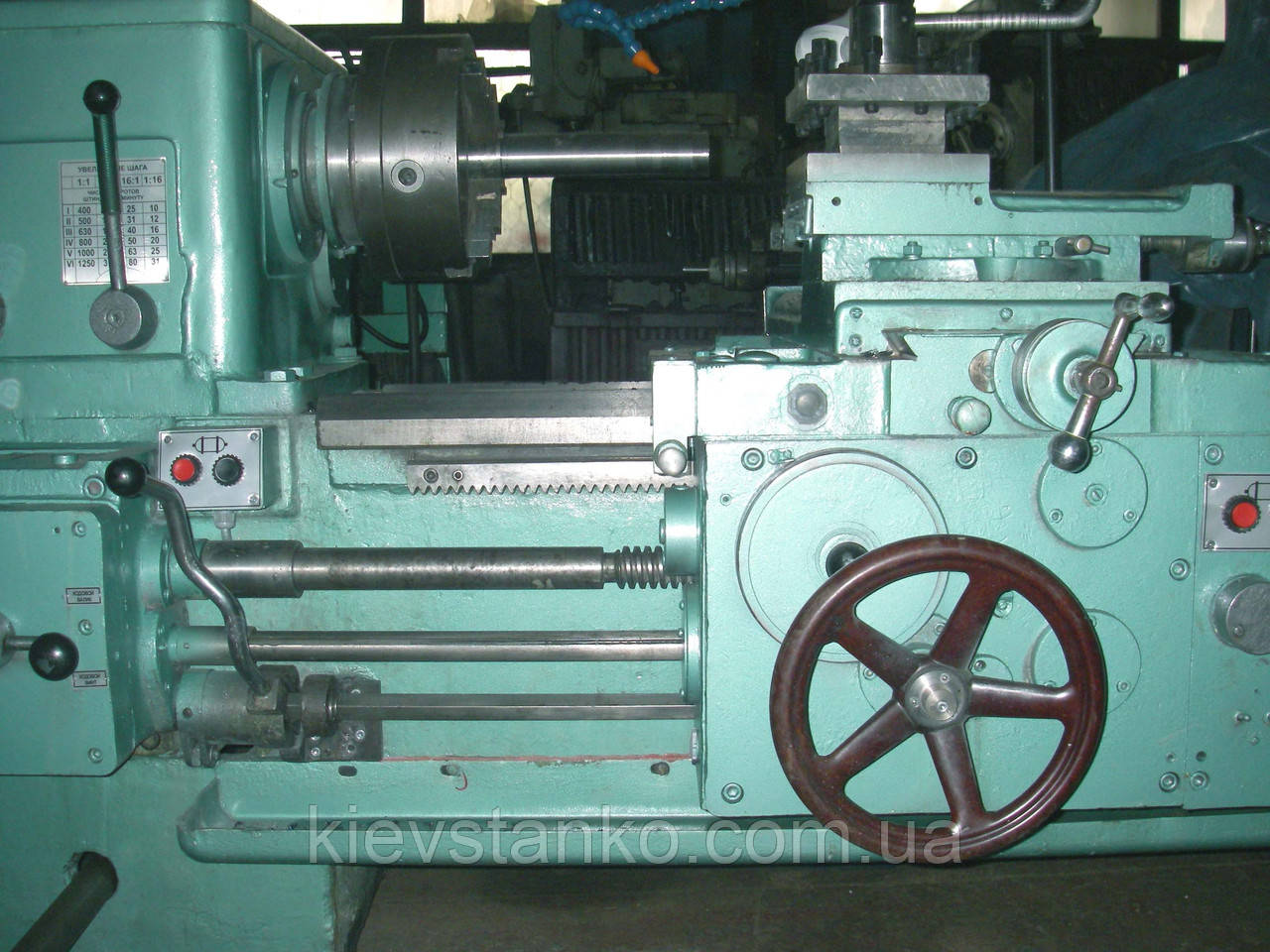

Токарно-гвинторізний верстат 1М63БФ101 (ВМЦ 1500, 2800), після капремонта

    Верхня частина моделі 1 м63бф101 призначений для виконання різноманітних токарних робіт, включно з тонуванням конусів і нарізуванням різі: метричних, дюймових, модульних, пітливих. Висока потужність привода та жорсткість верстата, широкий діапазон частоти обертання шпинделя й подав дають змогу повністю використовувати можливості прогресивних інструментів під час оброблення різних матеріалів

Найбільший діаметр точення над станиною, мм 630

над супортом, мм 350
у патроні, мм 400
в люнеті, мм 350

Найбільша довжина оброблюваної заготовки, мм 1500, 2800
Діаметр циліндричного отвору в шпинделі, мм, не менш ніж 70
Розмір внутрішнього конуса шпинделя, мм 80
Найбільша встановлювана маса заготовки в центрах, кг 2000
Число різців, що встановлюються в різетримачі 4
Найбільша переміщення, мм, не менш ніж
Поздовжня 2720
Поперечне 400

Межі кроків оброблюваних різь

Метричних, мм 1...224
Дюймових, кількість ниток на 1 28....0,25
Модульних, модуль 0,25...56
Живцевих, пітч діаметральний 112....0,25
Висота встановлюваного різця, мм 32

Тип електродвигуна головного руху — 4АМ160 4У3
Потужність, кВт — 15
Частота обертання, об/хв — 1465
Частота тока, Гц - 50
Напруга, В — 380/220
Габарити верстата, мм (довжин х шир х вис) 5150 х 1780 х 1550
Вага верстата, кг 5750
