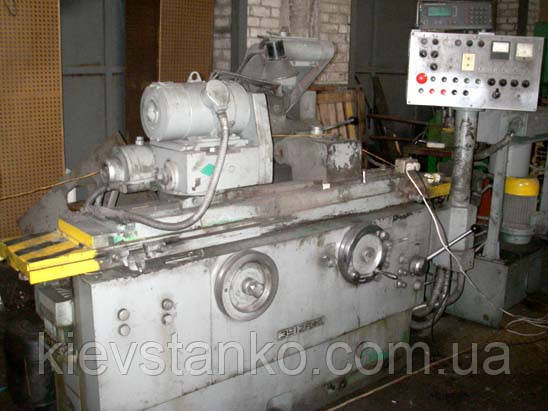

Верстат круглошліфувальний 3У12АФ11 (D200х450/500)

Найменування параметрів

3У12АФ11

Основні параметри

Найбільший діаметр обробленого виробу, мм

200

Найбільша довжина обробленого виробу (РМЦ), мм

500

Найбільша довжина шліфування, мм

450

Найбільша довжина внутрішнього шліфування, мм

75

Рекомендований діапазон діаметрів шліфованих отворів, мм

13..50

Відстань від осі шпинделя передньої бабки до дзеркала столу — висота центрів, мм

125

Відстань від підошви верстата до осі виробу, мм

1095

Стіл верстата

Найбільше поздовжнє переміщення столу механічне/ручне, мм

500 / 500

Ручне уповільнене/ прискорене переміщення столу за один оберт маховика, мм

1,2 / 14,27

Швидкість переміщення столу від гідросистеми (регулювання б/с), м/хв

0,03..5,0

Найбільший кут повороту верхнього столу за годинниковою/проти годинникової стрілки, град

8,5° / 8,5°

Шліфувальна бабка

Найбільша переміщення шліфувальної бабки по гвинту подавання, мм

100

Переміщення шліфувальної бабки під час швидкого підведення, мм

55

Кут повороту шліфувальної бабки, град

±30°

Кут повороту шліфування, град

90°

Поворот шліфувальної бабки, град

90°

Частота обертання шпинделя зовнішнього шліфування, об/хв

22390, 2000, 1670

Швидкість шліфувального кола — зношеного/невиношеного, м/с

37,5; 31,5; 26,25 / 50; 42; 35

Величина ходу автоматичного імпульсного подавання на діаметр — періодичне подавання з реверсуванням столу, мм

0,002...0,06

Швидкість врізного подавання, мм/хв

0,03..15

Швидкість реверсу, мм/хв

15

Величина переміщення шліфувальної бабки на один поділ лімба, мм

0,002

Величина переміщення шліфувальної бабки за один оберт маховика, мм

0,25

Величина ручної поштовхової подачі шліфувальної бабки, мм

0,0005

Величина ходу автоматичного подавання шліфувальної бабки, що відповідає найбільшому припуску, мм

1,0

Швидкість швидкого встановлення переміщення шліфувальної бабки, м/хв

0,14

Передня бабка (метелик виробу)

Частота обертання виробу (безступеневе регулювання), об/хв

55...900

Кут повороту в бік шліфувального кола (за годинниковою стрілкою), град

90°

Кут повороту в сторону від шліфувального кола (проти годинникової стрілки), град

30°

Конус шпинделя передньої бабки за ГОСТ 2847-67

Морзе 4

Задня бабка

Величина відведення пінолі задньої бабки від руки, мм

30

Конус шпинделя пінолі задньої бабки за ГОСТ 2847-67

Морзе 4

Привод та електрообладнання верстата

Кількість електродвигунів на верстаті

11

Електродвигун шпинделя шліфувальної бабки, кВт

4,0

Електродвигун внутрішньошліфувального шпинделя, кВт

1,1

Електродвигун приводу виробу, кВт

0,85

Електродвигун насоса гідросистеми, кВт

3

Електродвигун насоса системи змащення шпинделя, кВт

0,27

Електродвигун магнітного сепаратора, кВт

0,12

Електродвигун привода перегону столу, кВт

0,25

Електродвигун приводу подавання, кВт

0,37

Електродвигун вентилятора охолодження мастила шпинделя кола та шпинделя бабки виробу, кВт

0,12

Електродвигун приводу транспортера фільтра, кВт

0,08

Габаритні розміри та маса верстата

Габаритні розміри верстата (довжина х ширина х висота), мм

2260 х 1780 х 1680

Маса станка з електрообладнанням і охолодженням, кг

4200
