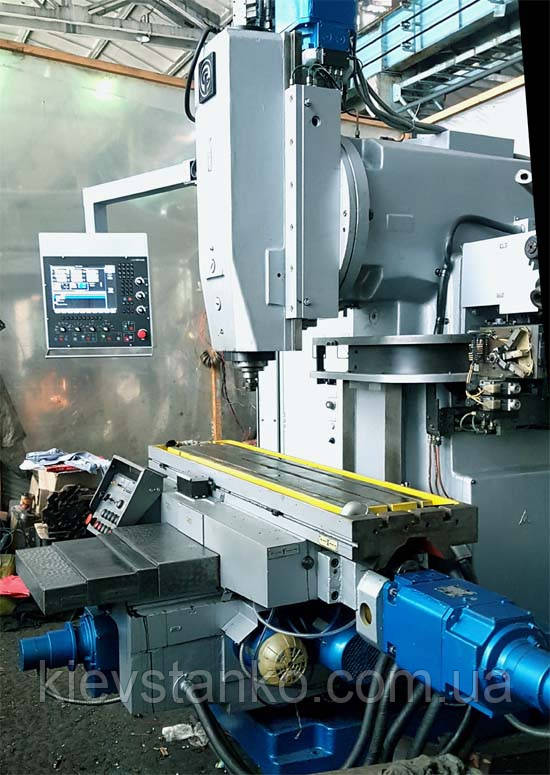

Вертикально-фрезерний верстат ГФ2171Ф3 (400х1600) з ЧПУ WL4М
Ціну уточнюйте
- В наявності
- +380 (67) 971-77-47
Верстат фрезерний із нерухомою консоллю вертикальний із числовим програмним керуванням (ЧПУ) і пристроєм автоматичної зміни інструмента моделі ГФ2171Ф3 призначений для багатоопераційного оброблення різноманітних деталей складної конфігурації зі сталі, чавуну, кольорових і легких сплавів.
Поряд із фрезерними операціями на верстаті можна робити точне свердління,зенкерування, розгортання й розтягування отворів, пов'язаних координатами.
Велика потужність привода головного руху, широкий діапазон поач і частот обертання шпинделя, висока жорсткість конструкції верстатів дають змогу застосовувати фрези, виготовлені зі швидкорізальної сталі, а також інструмент, обладнаний пластинками з твердих і надтвердих синтетичних матеріалів.
Верстат може використовуватися в індивідуальному та серійному виробництвах.
|
Найменування параметрів |
ГФ2171Ф3 |
|
Робочий стіл |
|
|
Розміри робочої поверхні столу (довжина x ширина), мм |
1600 х 400 |
|
Граничні розміри оброблюваної поверхні (довжина х ширина х висота), мм |
850 х 250 х 380 |
|
Максимальне навантаження на стіл (по центру), кг |
400 |
|
Число Т-подібних пазів Розміри Т-подібних пазів |
3 |
|
Найбільше поздовжнє переміщення столу (X), мм |
1010 |
|
Найбільша поперечна переміщення столу (Y), мм |
400 |
|
Найбільша вертикальна переміщення столу (встановлювальна) (Z), мм |
250 |
|
Найбільша переміщення повзунка (Z), мм |
260 |
|
Магазин інструмента |
|
|
Максимальний діаметр фрези торцевої, мм |
125 |
|
Максимальний діаметр фрези кінцевої, мм |
40 |
|
Максимальний діаметр свердла, мм |
30 |
|
Максимальна вага інструмента, кг |
15 |
|
Виліт інструмента від торця шпинделя, мм, не більш ніж |
250 |
|
Електрообладнання та привод |
|
|
Електродвигун привода головного руху, кВт |
7,5 |
|
Електродвигуни привода-подач (X, Y, Z) |
3 |
|
Електронасос охолоджувальної рідини Потужність, кВт |
0,12 |
|
Електродвигун переміщення консолі, кВт |
2,2 |
|
Електродвигун гідростанції, кВт |
2,2 |
|
Електродвигун насоса мастила, кВт |
0,27 |
|
Електронасос охолоджувальної рідини, потужність, кВт |
0,12 |
|
Продуктивність насоса СОЖ, л/хв |
8 |
|
Габарити та маса верстата |
|
|
Габарити верстата (довжина ширина висота), мм |
3680х4170х3150 |
|
Маса верстата, кг |
6580 |
| Основні | |
|---|---|
| ЧПУ | Так |
| Тип верстата | Фрезерний верстат по металу |
| Користувальницькі характеристики | |
| Виробник | СРСР |
| Країна виробник | СРСР |
