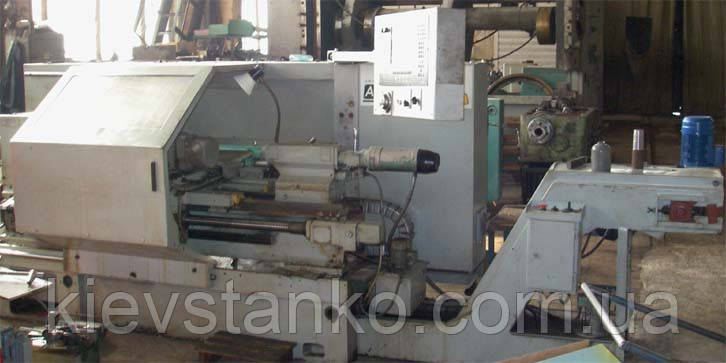

Найменування параметра

16А20Ф3С39

Основні параметри верстата

Найбільший діаметр оброблюваного виробу над станиною, мм

320

Найбільший діаметр оброблюваного виробу над супортом, мм

200

Найбільший діаметр встановлюваного виробу над станиною, мм

500

Діаметр отвору в шпинделі, мм

55

Шпиндель

Потужність двигуна головного руху, кВт

11

Межі чисел оборотів шпинделя, об/хв

20...2500

Центр шпинделя передньої бабки по ГОСТ 13214-67

Морзе №6

Центр пінолі задньої бабки по ГОСТ 13214-67

Морзе №5

Кінець шпинделя по ГОСТ 12593-72

6К

Найбільший крутний момент на шпинделі не менш, Нм (кгс*м)

800 (80)

Подачі

Найбільше переміщення супорта:
поздовжнє (Z) / поперечне (X), мм

905/ 210

Діапазон швидкостей поздовжніх подач, мм/хв (мм/об)

10..2000 (2,8)

Діапазон швидкостей поперечних подач, мм/хв (мм/об)

5..1000 (1,4)

Швидкість швидких поздовжніх/ поперечних ходів, м/хв

15/ 7,5

Висота різця, мм

25

Кількість позицій на поворотньому різцетримачі (число інструментів в револьверній  голівці)

8

Електрообладнання верстата

Електродвигун головного приводу, кВт/ про/хв

11/ 1500

Електродвигун поздовжніх подач - номінальний крутний момент, Нм (кгс х м)

23 (2,3)

Електродвигун поперечних подач - номінальний крутний момент, Нм (кгс х м)

17 (1,7)

Електродвигун станції мастила каретки, кВт/ об/хв

0,18/ 1400

Електродвигун станції мастила шпиндельної бабки, кВт/ об/хв

0,27/ 1450

Електродвигун насоса охолодження, кВт/ об/хв

0,12/ 2800

Електродвигун інструментальної головки, кВт/ об/хв

0,37/ 1365

Сумарна потужність електродвигунів, кВт

21,4

Сумарна потужність верстата, кВт

24

Габарити і маса верстата

Габаритні розміри верстата з ЧПУ (довжина х ширина х висота), мм

3700х3000х2100

Маса верстата з ЧПУ, кг

4150
